Измеритель адгезии битумной изоляции адгезиметр СМ 1

Адгезиметр СМ 1 представляет собой механический прибор, предназначенный для определения и контроля адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на основе битумов. Прибор используется для качественного и количественного контроля и определения усилия или силы прилипания защитного покрытия к поверхности металлического трубопровода (образца).

Виды разрушений при контроле покрытий

Область применения

Измеритель адгезии применяется для контроля при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в покрытии и для периодического мониторинга качества изоляционных работ и контактной диагностики и контроля прочности покрытий. Устройство контроля покрытий эффективно работает как в заводских, так и в полевых условиях.

Технические характеристики прибора

Максимальное значение измеряемого усилия отслаивания, Н             45

Относительная погрешность измеряемого усилия                                ±15%

Габариты, мм                                                                                              190х80х110

Габариты футляра, мм                                                                              290х130х100

Масса устройства, кг, не более                                                                     2,35

Масса устройства в футляре, кг не более                                                    2,7

Устройство и принцип работы оборудования

Устройство контроля защитного покрытия СМ-1 состоит из корпуса, внутри которого расположена подвижная система ведущего и ведомого штоков, соединенных между собой тарированной пружиной. Ведущий горизонтальный шток прибора, предназначенный для сжатия пружины, приводится в движение вращением винта, закрепленного в торцевой части корпуса устройства контроля. На штоке закреплен кронштейн с регулировочным винтом, предназначенный для передачи значений линейной деформации тарированной пружины на подвижную ножку индикатора. Индикатор крепится к кронштейну. Нож для сдвига образца защитного покрытия укреплен внутри вертикального штока, перемещающегося при вращении винта. Для крепления прибора на поверхности изолированного трубопровода (образца), на нижнем основании корпуса устройства, укреплены четыре опорных ножа.

Согласно Приложения 4 ГОСТа 25812-83 измерение и контроль адгезии защитных покрытий с помощью прибора СМ-1 осуществляется по методу Б.

Измерения защитных покрытий образца адгезиметром проводят в интервале температур защитного покрытия от 258 до 298 К (от минус 15 до 25 °С). При температуре выше 298 К (25 °С) допускается показатель менее 0,2 МПа (2,00 кгс/см²) характеризующий адгезию материала.

Калибровка прибора

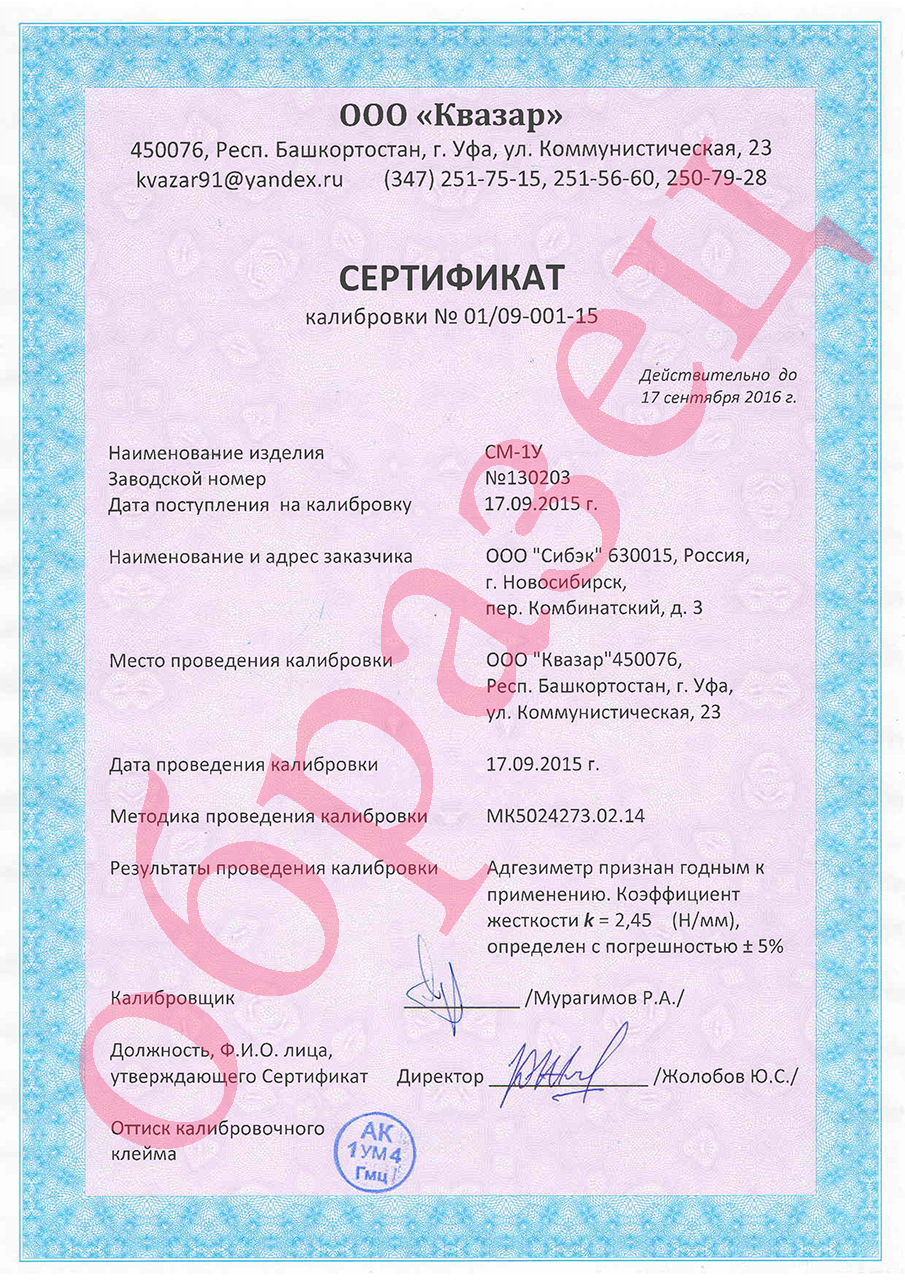

Калибровка Адгезиметра СМ1 проводится предприятием изготовителем по методике МК5024273.02.14. Первая калибровка собранного изделия проводится перед его реализацией. Результаты поверки оборудования заносятся в таблицу «Результаты калибровки». Межкалибровочный интервал прибора составляет 1 год.

Комплект поставки оборудования

1. прибор СМ-1;
2. футляр;
3. паспорт.

Сравнительная таблица технических характеристик моделей
