Ультразвуковой дефектоскоп Пеленг-115

Наведите на картинку для увеличения
207 473.00 руб.
Задать вопрос
+

Минимальное количество для товара "Ультразвуковой дефектоскоп Пеленг-115" 1.

Наши преимущества
  • — Гарантия 12 месяцев
  • — Оповещение по SMS
  • — Возврат и обмен
  • — Различные способы оплаты
  • — Лучшая цена
Варианты оплаты
Доставка

Описание

Ультразвуковой дефектоскоп ПЕЛЕНГ-115 обеспечивает надежную проверку качества изделий из неметаллических и металлических материалов методами неразрушающего контроля.

Применение

Прибор Пеленг-115 предназначен для контроля продукции на существование различных дефектов и нарушения сплошности материалов и однородности материалов готовых изделий, сварных соединений и полуфабрикатов в лаборатории. Ультразвуковой дефектоскоп Пеленг-115 — простое устройство с ультразвуковой системой, которое проводит измерение координат и глубины залегания дефектов, а также измерение толщины изделий.

Ультразвуковой дефектоскоп Пеленг 115 предназначен для контроля сварных соединений на наличие дефектов, сплошностей, непроваров и других типов нарушений.
В комплекте поставки преобразователей нет, но данный дефектоскоп работает со всеми типами преобразователей любых производителей.
Прибор для обнаружения разных размеров дефектов ПЕЛЕНГ-115 внесён в реестр средств измерений РФ.


Особенности


УЗ дефектоскоп Пеленг-115 для контроля и измерения  глубины и координат залегания дефектов оснащен цветным дисплеем с удобной возможностью поворота изображения и высокой разрешающей способностью, календарем, часами, двумя независимыми стробами АСД. Ультразвуковой дефектоскоп отличается компактностью (размеры устройства - не более 225x85x35 мм) и легкостью использования. Портативный ультразвуковой дефектоскоп Пеленг 115 предназначен для обнаружения разных типов дефектов имеет также алюминиевый корпус повышенной прочности для работы в особо тяжелых условиях. Есть возможность работы анализатора в режиме ультразвукового толщиномера. Анализатор поставляется с методикой поверки ЛИВЕ.415119.024 МП.

Рабочие характеристики

Универсальность и максимальная эффективность работы ультразвукового дефектоскопа обеспечивается также за счет большой гибкости рабочих температур - от -10 до +50°С.

Для максимальной эффективности и функциональность рабочие частоты ультразвукового дефектоскопа – это 1,8; 2,5; 5,0; 10,0 МГц, когда как диапазон контроля (по стали) составляет от 2 до 1500 мм. Постоянна отсечка в 5 % высоты экрана и развертка типа А, а также гибкость регулировки усиления в от 0 до 80 дБ и задержки развертки от -2 до 1500 мм. Однако возможна некоторая погрешность, она колеблется в районе ± (0,5 + 0,02 H) мм.

Зондирующие импульсы проходят на частоте 50 Гц, при этом спектр регулировки ВРЧ составляет не менее 60 дБ. При дискретности измерения расстояний в 0,1 мм ультразвуковой дефектоскоп Пеленг проявляет современную функциональность. А потому предусмотрен интерфейс связи с персональным компьютером через USB.
Электрическое питание ультразвуковой дефектоскоп Пеленг-115 может быть различным. В зависимости от ситуации, устройство может питаться от сети переменного тока или же от аккумулятора. До 11 часов непрерывной работы.

Комплектация оборудования

В базовый комплект поставки дефектоскопа серии Пеленг общего назначения входит:

  1. дефектоскоп ультразвуковой УД2-115, электронный блок контроля— 1 шт.;
  2. УЗ ПЭП — 3 шт.;
  3. кабель соединительный (УЗ ПЭП - электронный блок) — 1 шт.;
  4. кабель соединительный (электронный блок - компьютер) — 1 шт.;
  5. блок аккумуляторный (встроенный) — 1 шт.;
  6. зарядное устройство — 1 шт.;
  7. программное обеспечение — 1 компл.
  8. руководство по эксплуатации ЛИВЕ.415119.024 РЭ — 1 экз.;
  9. паспорт ЛИВЕ.415119.024 ПС — 1 экз.;
  10. методика поверки ЛИВЕ.415119.024 МП — 1 экз.;
  11. чехол для электронного блока — 1шт.;
  12. футляр для переноски — 1 шт.

Технические характеристики

Универсальность и максимальная эффективность работы дефектоскопа как прибора неразрушающего контроля продукции обеспечивается также за счет большого спектра рабочих температур - от -10 до +50°С.

Диапазоны измерений зависят от конкретной величины. Для максимальной эффективности и функциональность рабочие частоты ультразвукового прибора – это 1,8; 2,5; 5,0; 10,0 МГц, когда как диапазон контроля (по стали) составляет от 2 до 1500 мм. Постоянна отсечка в 5 % высоты экрана дефектоскопа Пеленг и развертка типа А, а также спектр регулировки ультразвукового усиления в от 0 до 80 дБ и задержки развертки от -2 до 1500 мм. Однако возможна некоторая погрешность, она колеблется в районе ± (0,5 + 0,02 H) мм.
Электрическое питание портативного дефектоскопа может быть различным. В зависимости от ситуации, ультразвуковое устройство может питаться от сети переменного тока или же от аккумулятора. До 11 часов непрерывной работы.
Купить ультразвуковой дефектоскоп PELENG в Москве и других регионах России вы можете в нашем интернет-магазине по доступным ценам производителя. У нас в наличии продукция самых разных назначений!


Ультразвуковое устройство отличается великолепными эксплуатационными характеристиками, в частности это малые габариты и масса оборудования, возможности обновления программного обеспечения потребителем и прочный алюминиевый корпус, который подходит для тяжелых условий эксплуатации. Дефектоскоп подлежит поверке методикой ЛИВЕ.415119.024 МП.

Технические характеристики оборудования

Рабочие частоты, МГц 1,8; 2,5; 5,0; 10,0
Диапазон контроля, мм (по стали) 2 -1500
Диапазон устанавливаемых скоростей УЗ колебаний, м/с 100 - 15000
Частота повторения зондирующих импульсов, Гц 50
Диапазон регулировки усиления, дБ 0 - 80
Отсечка постоянная;
5% высоты экрана
Развертка типа А
Диапазон задержки развертки, мм -2 + 1500
Погрешность измерения глубины залегания дефектов ± (0,5 + 0,02 H)
Дискретность измерения расстояний, мм 0,1
Диапазон регулировки ВРЧ, дБ не менее 60
Память:
- изображений развертки
- программ настройки

200
200
Интерфейс связи анализатора с персональным компьютером USB
Размер рабочей части экрана анализатора, мм 70,0x52,5
Электрическое питание:
- сеть переменного тока
- аккумуляторное

нет
3,7 В
Время непрерывной работы оборудования, ч не менее 11
Диапазон рабочих температур, °С -10 +50
Степень защиты корпуса дефектоскопа IP63
Габаритные размеры оборудования, мм не более 225x85x35
Масса оборудования, кг не более 0,7

Характеристики

Артикул:
01600
Вид дефектоскопа:
ультразвуковой
Объект контроля:
  • композитные материалы
  • металлоконструкции
  • пластик
Тип питания:
  • аккумулятор
Найти похожие

Прикрепленные файлы

Руководство по эксплуатации (ruk_peleng115.pdf, 2,132 Kb) [Скачать]

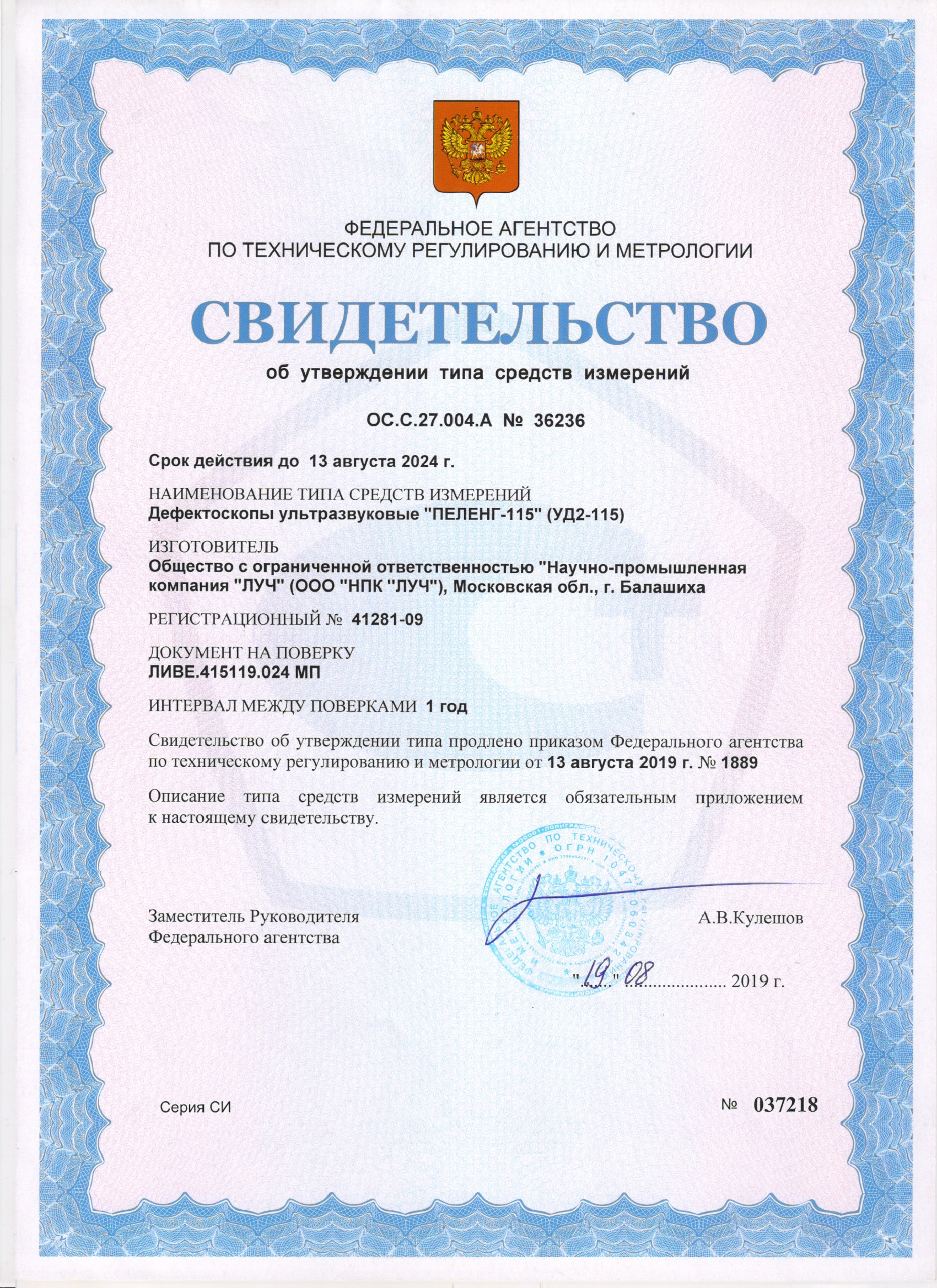

Свидетельство об утверждении типа средств измерений (sertpel.jpg, 1,631 Kb) [Скачать]

Сертификат о признании утверждения типа средств измерения (Беларусь) (pelsert.jpg, 181 Kb) [Скачать]

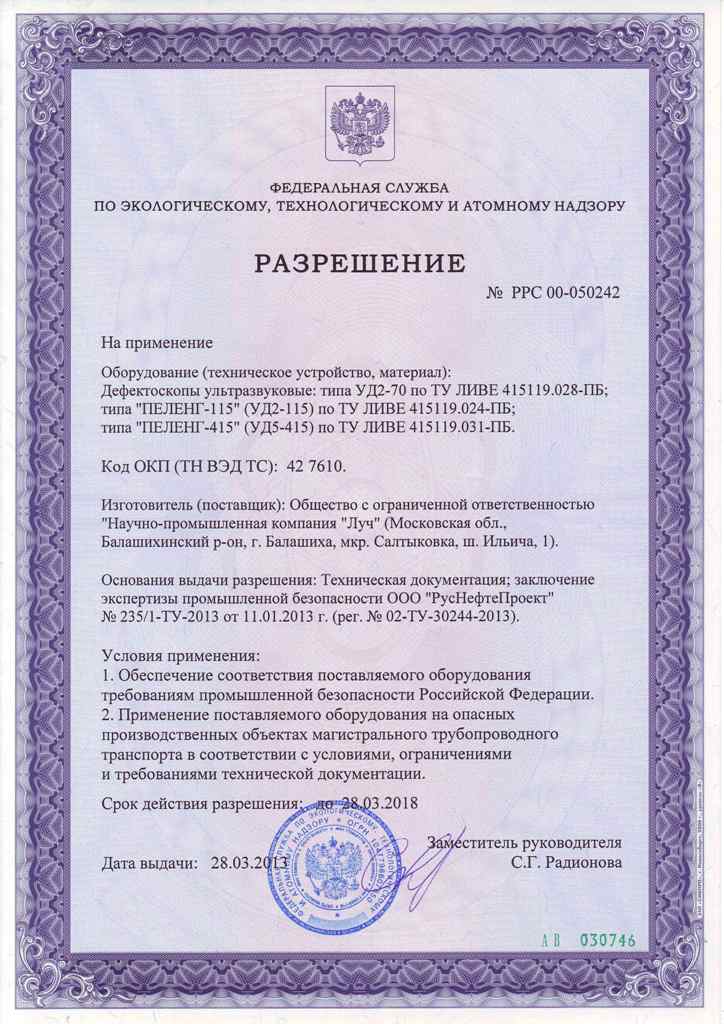

Разрешение на применение оборудования (att1s.jpg, 86 Kb) [Скачать]

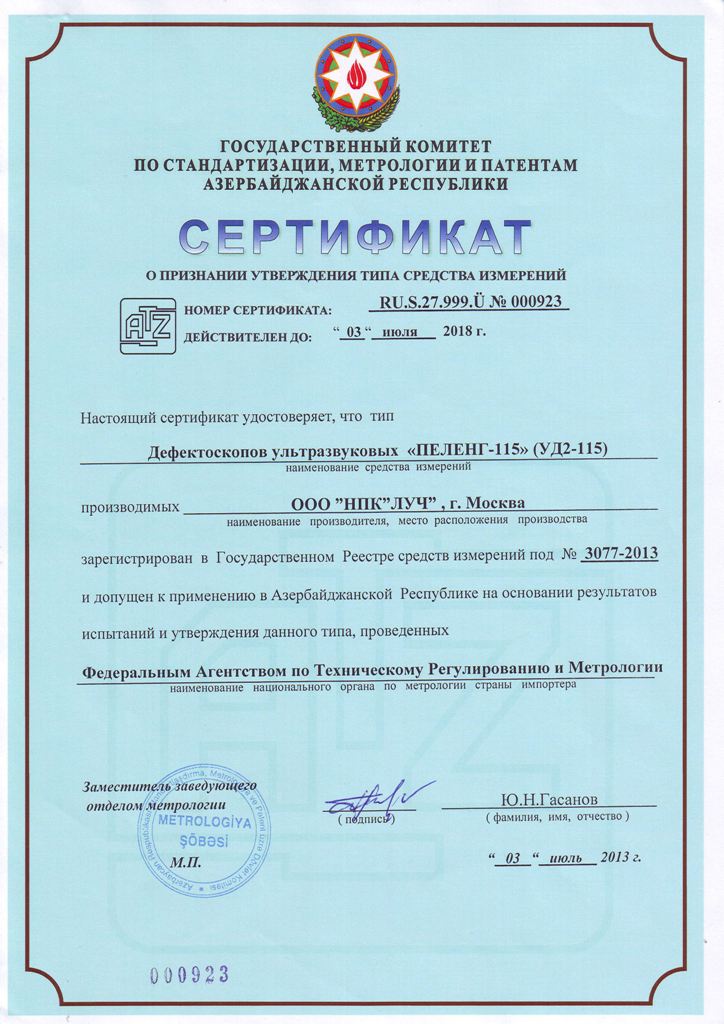

Сертификат о признании утверждения типа средств измерений (Азейрбаджан) (az_ru.jpg, 111 Kb) [Скачать]
