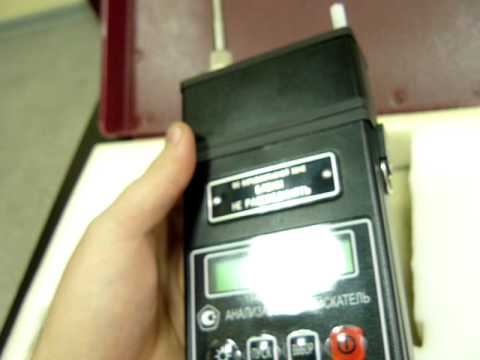

Газоанализатор-течеискатель АНТ-3М:
С помощью газоанализатора-течеискателя АНТ-3М решаются следующие задачи:
- Обнаружение и измерение концентрации в воздухе паров вредных веществ.
- Обнаружение и измерение концентрации горючих газов в довзрывоопасных концентрациях.
- Поиск мест утечек в трубопроводах и технологическом оборудовании химической, газовой, нефтяной и других отраслей промышленности.
В приборе используется 3 типа датчиков: основной ФИД (фотоионизационный), а также опциональные ИКД (инфракрасный) и ЭХД (используюется электрохимические датчики на кислород, сероводород, диоксид серы, диоксид азота, оксид углерода, формальдегид, метанол, хлор, хлорид водорода, озон). Максимальное число каналов прибора зависит от количества сменных блоков. Способ отбора пробы — принудительный с помощью побудителя расхода.
Отбор: принудительный
Класс защиты: IP33
Взрывозащита: 1ExibllBT4X
Особенности: взрывозащита, цифровая индикация
Рабочий диапазон температур: –20°C до +40°С
Гарантия: 2 года
Габариты: 190х35х90 мм
Особенности анализатора АНТ-3М
Одна из ключевых особенностей прибора — большое количество органических и неорганических веществ, которые может обнаруживать прибор. В перечне измеряемых веществ — более 30 опасных соединений и горючих газов. Кроме того, возможна градуировка по другим, сходным с «базовыми» по химическому строению, веществам.
Благодаря дисплею с подсветкой с газоанализатором удобно работать в условиях плохой освещённости. Масса прибора не превышает 0.6 кг, что обуславливает удобство его транспортировки и эксплуатации.
Устройство, благодаря небольшой массе, удобно использовать в качестве течеискателя. Для работы в этом режиме применяется блок ФИД. Место утечки обнаруживается по изменению показателей контролируемого вещества при перемещении анализатора в пространстве (максимум соответствует месту утечки).
Проведение измерений анализатором АНТ-3М возможно:
- для блоков ФИД, ИКД-органика и ЭХД-формальдегид - только при условии загазованности контролируемой воздушной среды источниками, выделяющими только одно из определяемых веществ;
- для остальных блоков – при наличии загазованности более одним веществом.
ВНИМАНИЕ! В случаях, когда загазованность рабочей зоны создается за счет выделения двух или более веществ, прибор используется при измерении массовых концентраций блоками ФИД, ИКД-органика и ЭХД-формальдегид только для предварительной оценки общей загазованности с последующим определением концентрации паров индивидуальных веществ специфичными методами. В остальных случаях возможно за счет селективности электрохимических датчиков возможно определение концентрации конкретного вещества при наличии в среде более одного источника загрязняющих веществ.
Массовая концентрация веществ, измеряемая базовой комплектацией АНТ-3М
Наименования определяемых веществ | Диапазон измерений, мг/м3 |
---|---|
Фенол | 0,15 - 2 |
Оксид азота, тетрахлорэтилен, трихлорэтилен | 5 - 50 |
Бензол | 2,5 - 60 |
Циклогексанон | 5 - 60 |
Стирол | 2,5 - 80 |
Диметилформамид | 5 - 100 |
Бутанол, винилхлорид, пропанол | 5 - 150 |
Аммиак | 10 - 150 |
Сероводород | 20 - 200 |
Изобутилен | 30 - 300 |
Ксилол, толуол, этилбензол | 25 - 300 |
Бутилацетат, метилэтилкетон | 100 - 400 |
Этилацетат | 25 - 400 |
Этилцеллозольв | 10 - 400 |
Пропилен | 50 - 500 |
Этилен | 100 - 500 |
Метилтретичный-бутиловый эфир | 50 - 600 |
Циклогексан | 10 - 600 |
Ацетон | 100 - 1000 |
Скипидар | 150 - 1000 |
Бензин, бензин-нефрас, керосин, уайт-спирит, углеводороды алифатические (С4-С10) | 50 - 2000 |
Пропан-бутан | 150 - 2000 |
Этанол | 500 - 2000 |
Примечание - прибор АНТ-3М градуируется по определяемым веществам в соответствии с приведённым перечнем и требованиями заказчика.
Для измерения массовой концентрации веществ, к которым нечувствителен ФИД, можно использовать сменные блоки на базе электрохимических и инфракрасных детекторов, не входящих в базовый комплект поставки.
Дополнительная комплектация: может производиться как при первичном заказе, так и в процессе эксплуатации прибора.
Диапазоны измерений определяемых сменными блоками АНТ-3М веществ
Наименование сменного блока | Пределы измерений |
---|---|
ЭХД-О2 - кислород | (5 - 30) % объёмных долей |
ИКД-CO2 - диоксид углерода | (0 - 4) % объёмных долей |
ЭХД-H2S - сероводород * | (5 - 30) мг/м3 |
ИКД-органика для измерения концентраций метана | (0 - 13000) мг/м3 |
ИКД-органика для измерения концентраций этана | (0 - 13000) мг/м3 |
ИКД-органика для измерения концентраций пропана | (0 - 13000) мг/м3 |
ЭХД-SO2 - диоксид серы | (5 - 50) мг/м3 |
ЭХД-HCl - хлорид водород | (2,5 - 50) мг/м3 |
ЭХД-Cl2 – хлор | (0,5 - 10) мг/м3 |
ЭХД-CHO – формальдегид | (0,25 - 5) мг/м3 |
ЭХД-CHO – метанол | (5 - 50) мг/м3 |
ЭХД-NO2 - диоксида азота | (1 - 10) мг/м3 |
ЭХД-O3 - озона | (0,1 - 10) мг/м3 |
ЭХД-CO - оксида углерода | (10 - 100) мг/м3 |
ФИД-1 (измерения высоких концентраций паров углеводородов) - углеводороды алифатические С4-С10 | (2000 - 12000) мг/м3 |
Примечания:
- ЭХД - электрохимический датчик;
- ИКД - инфракрасный датчик;
- ФИД - фотоионизационный детектор;
* - блок ЭХД H2S предназначен для определения концентрации сероводорода в парах нефти.
Технические характеристики переносного взрывозащищённого анализатора-течеискателя АНТ-3М
Характеристики АНТ-3М | Значение |
---|---|
Маркировка взрывозащитыанализатора АНТ-3М | ExibIIBT4X |
Степень защиты от внешних воздействий, не ниже | IP33 |
Пределы допускаемой основной приведенной погрешности, %, со сменными блоками ИКД | ±10 |
Пределы допускаемой основной приведенной погрешности, %, для 1-го поддиапазона измерений: - с блоком ФИД и сменными блоками ЭХД (за исключением ЭХД-О2), - с блоком ЭХД-О2 | ±25 ±5 |
Пределы допускаемой основной относительной погрешности, %, для 2-го поддиапазона измерений: - с блоком ФИД и сменными блоками ЭХД (за исключением ЭХД-О2), - с блоком ЭХД-О2 | ±25 ±5 |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной погрешности, % | 5 |
Время установления показаний, с, не более: - с блоком ФИД, - с блоком ИКД, - с блоком ЭХД | 15 60 90 |
Время установления показаний с зондом, с, не более: - с блоком ФИД, - с блоком ИКД, - с блоком ЭХД | 25 90 120 |
Питание анализатора-течеискателя | от аккумуляторной батареи со встроенным электронным быстродействующим предохранителем с током срабатывания не более 500 мА - 3Ni-MH с напряжением 3,6 В, |
Потребляемая мощность, ВА, не более | 1,5 |
Габаритные размеры, мм, не более: - прибор в сборе - блок ОИ - блок ФИД - сменный блок датчика | 190х35х90 120х35х90 45х35х90 45х35х90 |
Масса блоков прибора, кг, не более: - ОИ, - ФИД, - сменный ИКД, - сменный ЭХД | 0,35 0,2 0,25 0,2 |
Температура транспортирования и хранения | от -50°С до +50°С |
Относительная влажность транспортирования и хранения, при 35°С, не более | 95 ± 3% |
Расход газовой пробы, дм3/мин | 0,6 ± 0,1 |
Время непрерывной работы анализатора АНТ-3М, ч, не менее | 6 |
Напряжение питания (от аккумуляторной батареи со встроенным электронным быстродействующим предохранителем с током срабатывания не более 500 мА – 3Ni-MH) | 3,6 В |
Индикация измерений | алфавитно-цифровая с количеством разрядов не менее 4 |
Номинальная цена единицы наименьшего разряда, мг/м3, в диапазоне концентраций: - от 0,000 до 0,999 мг/м3* - от 1,00 до 9,99 мг/м3 - от 10,0 до 99,9 мг/м3 - от 100 до 2000 мг/м3 - от 2000 до 15000 мг/м3 | 0,001 0,01 0,1 1 100 |
Гарантийный срок эксплуатации АНТ-3М | 2 года (не распространяется на покупное изделие -аккумулятор) |
Температура окружающей среды | от -20°С до +40°С |
Относительная влажность окружающей среды, при температуре 20°С | от 30 до 80% |
Атмосферное давление, кПа, | 84 - 107 кПа (630 до 800 мм рт. ст.) |
* - в этом диапазоне при отображении на ЖКИ ноль перед запятой не выводится.
Первичная поверка прибора АНТ-3М проводится на базе предприятия-изготовителя региональными органами Ростехрегулирования. Периодическая поверка прибора проводится не реже одного раза в год.
Базовый комплект поставки анализатора-течеискателя АНТ-3М
Обозначение | Наименование | Количество |
---|---|---|
ДКТЦ.413441.104 | Анализатор-течеискатель АНТ-3М * | 1 |
ДКТЦ.413441.104 РЭ | Руководство по эксплуатации | 1 |
МП-242-1644-2013 | Методика поверки | 1 |

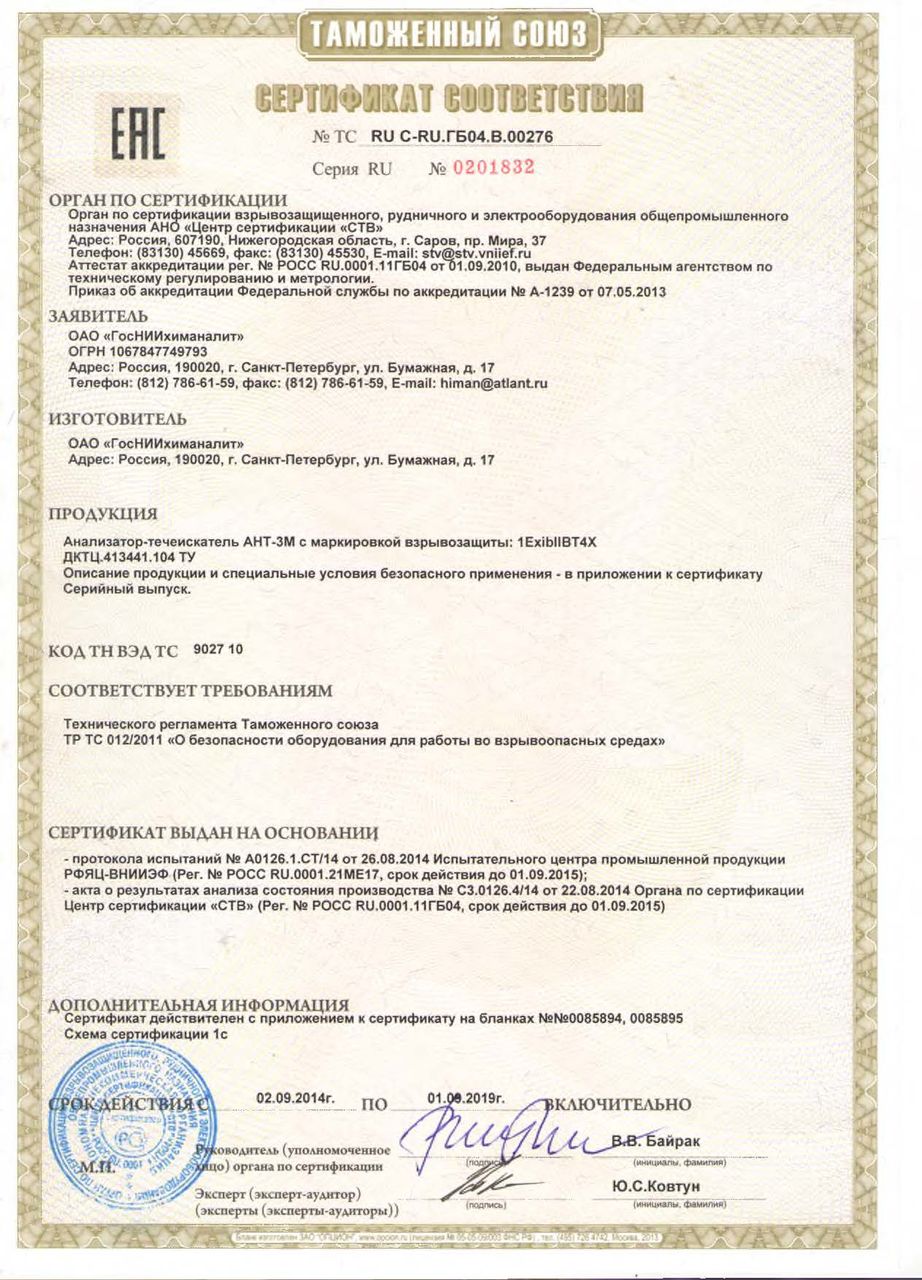

Сертификат соответствия с дополнением | ||
ДКТЦ.436531.002-01 | Устройство зарядное | 1 |
Комплект средств поверки и проверки работоспособности в составе: | ||

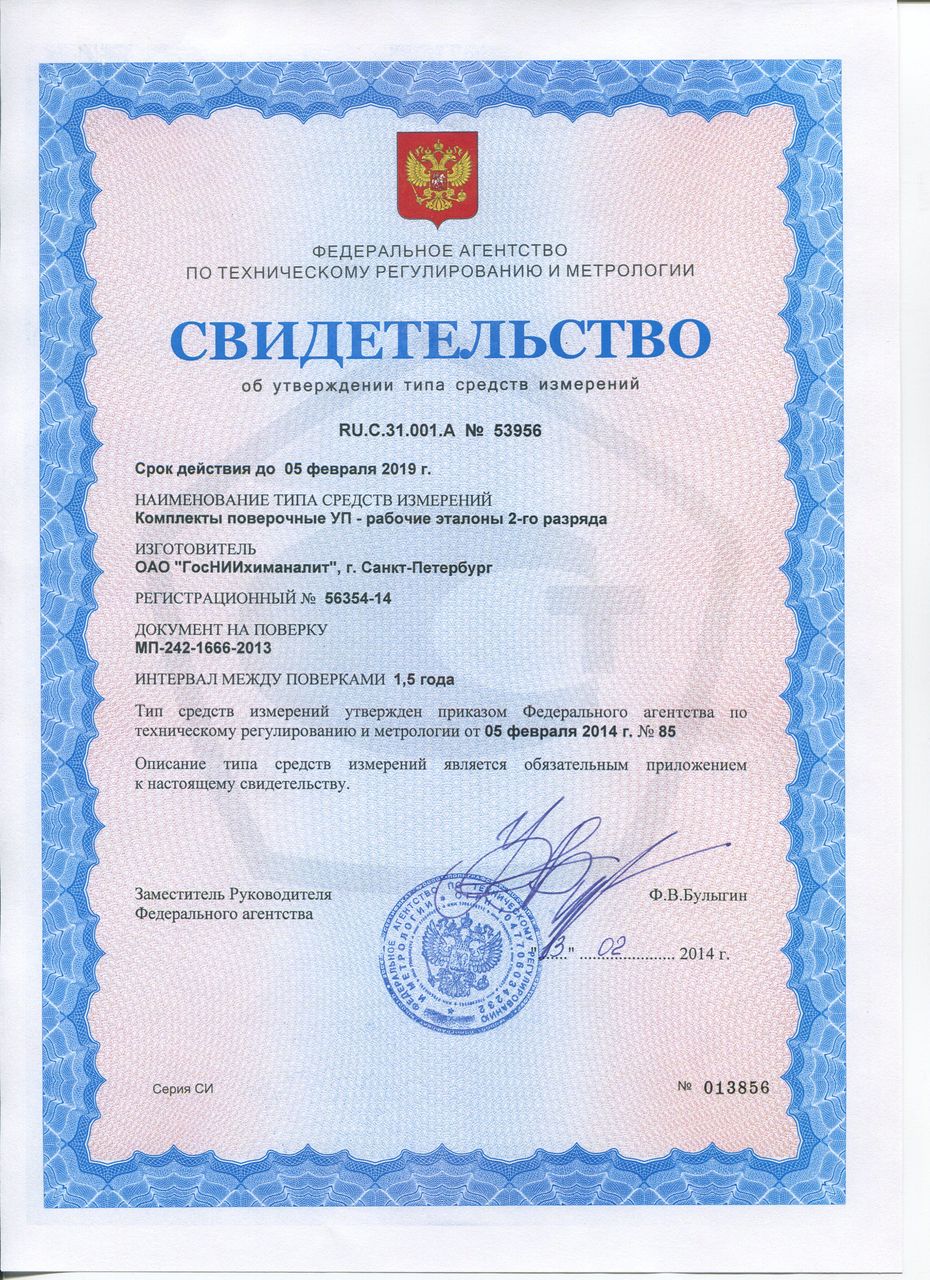

ДКТЦ.442269.001 ТУ | Комплект поверочный УП - рабочий эталон 2-го разряда | 1 |
ДКТЦ.441549.001 | Устройство для проверки работоспособности | 1 |
Примечание: * - количество измеряемых компонентов определяется при заказе.
Комплект насадок и сменных блоков для АНТ-3М, поставляемых по отдельному заказу
Обозначение | Наименование |
---|---|
ДКТЦ.418251.001-01 | Сменный блок ФИД-1 |
ДКТЦ.413.942.001 | Сменный блок ЭХД-Н2S |
ДКТЦ.413.942.001-01 | Сменный блок ЭХД-SO2 |
ДКТЦ.413.942.001-02 | Сменный блок ЭХД-НСl |
ДКТЦ.413.942.001-03 | Сменный блок ЭХД-Сl2 |
ДКТЦ.413.942.001-04 | Сменный блок ЭХД-СНО |
ДКТЦ.413.942.001-05 | Сменный блок ЭХД-CO |
ДКТЦ.413.942.001-06 | Сменный блок ЭХД-NО2 |
ДКТЦ.413.942.001-07 | Сменный блок ЭХД-O2 |
ДКТЦ.413.942.001-08 | Сменный блок ЭХД-О3 |
ДКТЦ.413.942.001-09 | Сменный блок ИКД-орг. |
ДКТЦ.413.942.001-10 | Сменный блок ИКД-СО2 |
ДКТЦ.413944.005 | Набор насадок |
