Описание
Назначение и принцип действия

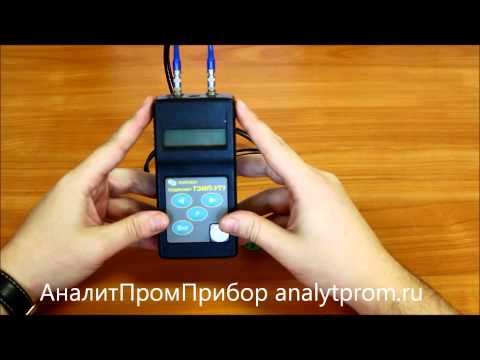

Ультразвуковой толщиномер ТЭМП-УТ1 – это универсальное переносное устройство ультразвукового измерения и контроля толщины изделий, выполненных из металла, конструкционного однородного материала (например, чугуна, реактопласта, резины). Все измерения проводятся при наличии одностороннего доступа к исследуемым поверхностям, контактным способом. Прибор предназначен для измерения скорости распространения ультразвуковых колебаний в продольном направлении внутрь материала изделия.
Принцип работы прибора ТЭМП-УТ1 основан на эффекте отражения ультразвуковых колебаний от границы раздела двух различных сред с разными акустическими сопротивлениями. Для использования данного эффекта в состав прибора входит пьезоэлектрический преобразователь (ПЭП), генератор импульсов и преобразователь сигнала, а также усилитель и синхронизатор сигнала и микроконтроллер. Излучающая пластина ПЭП формирует необходимый импульс и направляет его на объект, в котором он распространяется до внутренней поверхности. Отражаясь, сигнал возвращается обратно, проходя контактную жидкость (например, воду, спирт, масло, глицерин, смазочные материалы). Приемная пластина ПЭП улавливает этот сигнал, преобразует его в электрический импульс, который затем поступает через усилитель в микроконтроллер, задача которого подсчитать количество периодов полученного сигнала и определить эквивалентную толщину. Так реализуется контактный метод ультразвукового эхо измерения.
Области применения
Прибор ТЭМП-УТ1 находит свое применение на металлургических и трубопрокатных заводах (исследуемые объекты – листы, стенки труб и трубопроводов), на энергетических и машиностроительных предприятиях (стенки сосудов, котлов), судостроительных, судоремонтных заводах (обшивка корпусов). Контроль толщины изделий необходимы на всех стадиях его производства: при изготовлении, эксплуатации и ремонте, толщиномера ТЭМП-УТ1 работает также с корродированными поверхностями, окрашенными изделиями или с объектами, на которые были нанесены покрытия различными способами.
Достоинства
• возможность применения практически всех видов прямых раздельно-совмещенных преобразователей без дополнительной настройки;
• заложенное в память значение образца толщины, что позволяет проводить калибровку;
• возможность измерения скорости УЗК во встроенных образцах;
• интерфейс RS-232 обеспечивает связь с внешним ПК;
• встроенная память и меню выбора режимов упрощает работу оператора;
• малые массогабаритные показатели;
• срок службы одного комплекта батарей - около 1 года при использовании режимов работы без подсветки;
• индикация заряда батареи;
• автоматическое отключение при отсутствии команд от оператора и при низком заряде аккумулятора;
• жидкокристаллический дисплей с подсветкой;
• температурный диапазон - от -30°С до +60°С;
• сохранение результатов в памяти виде файла с возможностью их извлечения, просмотра на дисплее, вывода на компьютер, распечатки в виде протокола;
• сохранение последней настройки после выключения и последующего включения прибора ТЭМП-УТ1;
• шаг измерений составляет 0,1 или 0,01 мм;
• возможность фиксации минимального значения;
• возможность программной установки и регулирования уровня отсечки и коэффициента усиления измерительного тракта в довольно широких пределах;
• точность и стабильность измерений благодаря отключаемому цифровому фильтру;
• меню на двух языках: русском или английском.
Технические характеристики
Диапазоны измерений толщины | 0,5...300 мм |
Диапазоны измерений скорости ультразвука | 100...9984 м/с |
Пределы регулировки коэффициента усиления | 10...800 |
Погрешность показаний прибора | не более 0,05 мм |
Время одного измерения | не более 0,25 с |
Число измерений, запоминаемых | 100 |
Рабочий диапазон температур | от -30 до +60°С |
Время непрерывной работы : |
|
Регулируемое время подсветки ЖКИ | от 0 до 9 c или постоянно |
Шероховатость контролируемой поверхности | не более 100 Rz |
Время до автоматического отключения оборудования | 70 c |
Габаритные размеры прибора ТЭМП-УТ1 | 30х65х135 мм |
Масса ТЭМП-УТ1 | не более 0,22 кг |
Базовый комплект поставки оборудования
- электронный блок ТЭМП-УТ1 в пластмассовом или металлическом корпусе;
- кабели для подключения преобразователей — 2 шт.;
- преобразователи — 2 шт.;
- элементы питания типа АА (1,5 В);
- кабель связи с компьютером по USB (или RS232 под заказ);
- диск с программным обеспечением;
- сумка-чехол;
- руководство по эксплуатации.
Универсальный комплект поставки оборудования
- электронный блок ТЭМП-УТ1 в пластмассовом или металлическом корпусе;
- кабели для преобразователей — 2 шт.;
- преобразователи — 2 шт.;
- аккумуляторные батареи — 2 шт. типа АА (1,5 В);
- сетевой блок питания;
- зарядное устройство;
- кабель связи с компьютером по USB (или RS232 под заказ);
- диск с программным обеспечением;
- монтажный чехол;
- паспорт (включая методику поверки ТЭМП-УТ1);
- сумка-чехол;
- укладочный чемодан.

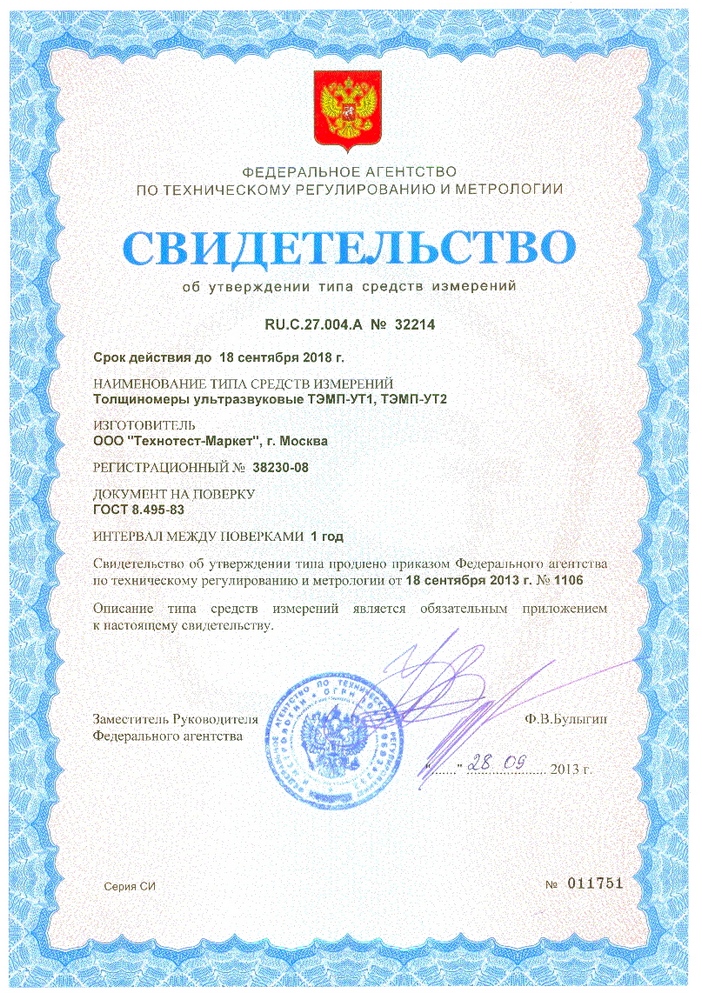

На толщиномер ТЭМП-УТ1 получено Свидетельство об утверждении типа СИ № 32214 от 28.09.2013г., прибор зарегистрирован в Государственном реестре СИ РФ под № 38230-08, а также внесен в Гос. Реестры Украины, Беларуси и Казахстана.
По выбору заказчика ультразвуковой толщиномер ТЭМП-УТ1 может комплектоваться следующими ультразвуковыми преобразователями: П112-10-3х4; П112-10-4х4; П112-5-4х4; П112-5-12/2; П112-2,5-12/2 или любыми другими ПЭПами на заказ, в том числе и высокотемпературными.
