Ультразвуковой толщиномер УТ-93П

Назначение и принцип действия

Ультразвуковой толщиномер УТ-93П представляет собой малогабаритное электронное измерительное устройство, предназначенное для измерения толщины изделий из конструкционных материалов, например, металлических сплавов при одностороннем доступе к ним. Контроль толщины подземных металлоконструкций проводится с целью выявления мест возникновения коррозии материала.

Принцип действия толщиномера основан на неразрушающем методе контроля ультразвуковой эхолокации: оборудование формирует и испускает по направлению к стенке исследуемого изделия зондирующий электрический импульс, который поступает на пьезоэлектрическую пластину, преобразующую данный сигнал в акустический. Этот импульс распространяется вглубь изделия и, отражаясь от его стенки, возвращается обратно в устройство. Скорость распространения ультразвуковых волн находится в зависимости от величины толщины испытуемой конструкции.

Области применения

Толщиномер УТ-93П применяется:
• для определения скорости распространения продольных ультразвуковых волн в материале изделий, имеющих значения толщины в диапазоне 20 - 300 мм;

• для измерения толщины стенки таких металлических конструкций, как трубы, трубопроводы, емкости;
• для определения величины толщины корродированных поверхностей корпусных и мостовых сооружений, транспортных и других изделий/

Оборудование используется непосредственно в процессе эксплуатации испытуемых изделий или после их изготовления на машино- и судоремонтных, трубопрокатных, ремонтных заводах, а также на энергетических, транспортных и других предприятиях.

Преимущества

• широкий диапазон проводимых измерений 4400 ... 6400 м/с;
• пыленепроницаемый и водозащищенный корпус;
• звуковая сигнализация о возникновении и наличии акустического контакта толщиномера УТ-93П с изделием посредством смазывающей жидкости;
• индикация степени заряда батареи и предупреждение о ее разрядке;
• автоотключение в случае отсутствия акустического контакта в течении промежутка времени 1 … 2,5 мин;
• ресурс работы прибора от батареи - до 300 часов.

Технические характеристики

Основные сведения

Толщиномер УТ-93П — это измерительный прибор, позволяющий с высокой точностью измерить толщину слоя покрытия металла (такого как краска, лак, грунт, шпатлёвка, ржавчина, толщину основной стенки металла, пластмасс, стекла, а также осуществлять контроль других неметаллических соединений, покрывающих металл). Современные приборы позволяют измерить толщину покрытия без нарушения его целостности, контактным способом обеспечения акустического контакта путём прижатия контактной поверхности преобразователя к поверхности контролируемого объекта, без сканирования поверхности объекта.

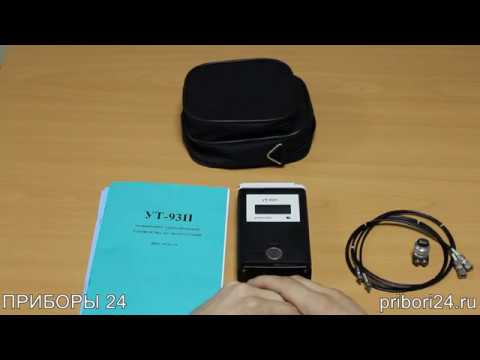

КОМПЛЕКТ ПОСТАВКИ ТОЛЩИНОМЕРА УТ-93П

• электронный блок ;
• комплект преобразователей;
• кабели соединительные;
• инструкция по эксплуатации;
• чехол защитный.

Вы можете купить у нас Ультразвуковой толщиномер УТ-93П по очень приятной цене с доставкой по Москве и России, станьте обладателем надежного, портативного оборудования.
